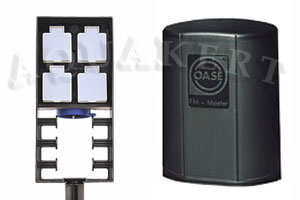

Inscenio 230

Inscenio 230 - FM-Master1/2/3 - Profimaster


Üdvözöljük az OASE Living Water nevében. Ön ezen Inscenio termék megvásárlásával jó döntést hozott. Az első használatba vétel előtt olvassa el gondosan a használati útmutatót és ismerkedjen meg a készülékkel. Valamennyi munkálatot a készülékkel csak a szóban forgó útmutatónak megfelelően szabad elvégezni. Feltétlenül vegye figyelembe a biztonsági előírásokat a helyes és biztonságos használathoz. Őrizze meg gondosan jelen használati útmutatót. Tulajdonosváltás esetén adja tovább a használati útmutatót is.

Rendeltetésszerű használat
A készülék kizárólag mint áramelosztó használható fel erre alkalmas Oase termékekhez. A készülék kizárólag -5°C és +45°C közötti környezeti hőmérsékleten használható.

Biztonsági utasítások
A OASE cég ezt a készüléket a technika aktuális állása és a fennálló biztonsági előírások szerint építette. Ennek ellenére a készülékből veszélyek indulhatnak ki személyekre és dologi értékekre, ha a készüléket szakszerűtlenül, ill. nem a használati célnak megfelelően alkalmazzák, vagy ha nem veszik figyelembe a biztonsági utasításokat. Biztonsági okokból gyermekek és 16 évnél fiatalabbak, valamint olyan személyek, akik nem képesek felismerni a lehetséges veszélyeket, vagy jelen használati utasítást nem ismerik, nem használhatják a készüléket. Figyelni kell a gyerekekre, hogy ne játszanak a készülékkel.

Veszélyek a víz és elektromosság kombinációja által
− A víz és elektromosság kombinációja nem elõírásszerû csatlakoztatás vagy szakszerûtlen kezelés esetén áramütés miatti halálhoz vagy súlyos sérülésekhez vezethet.
− Mielőtt a vízbe nyúlna, feszültségmentesítse az összes vízben lévő készüléket. P os:

Előírásszerű elektromos telepítés
− Az elektromos rákötéseknek meg kell felelniük a nemzeti szabályozásoknak és ezeket kizárólag szakember kivitelezheti.
− Egy személy akkor számít szakképzett villanyszerelőnek, ha képesítése, ismeretei és tapasztalata alapján képes felmérni és elvégezni a munkát. A szakember képes kell hogy legyen a lehetséges veszélyek felismerésére, és a vonatkozó nemzeti és regionális és normák és szabályok betartására.
− Ha kérdése, vagy problémája van, forduljon villanyszerelő szakemberhez.
− A készülék csatlakoztatása csak akkor megengedett, a készülék és a tápáram paraméterei megegyeznek. A készülék adatai a típustáblán, valamint a csomagoláson, és ebben az útmutatóban találhatóak meg.
− A készüléket 30 mA névleges áramerősségű hibaáram-védelemmel kell ellátni.
− A hosszabbító (pl. elosztóléc) és az elosztó meg kell hogy feleljen a szabadban történő felhasználás feltételeinek (fröccsenés-védelemmel ellátva).
− A csatlakozókat védje a nedvességtől.

Biztonságos működés
− A készülék üzemeltetése kizárólag védőburkolattal engedélyezett. Ez védi a csatlakozásokat és az aljzatokat az esőtől és a felfröccsenő víztől (IP X4 védelmi típus). − A készülék, a csatlakozók és aljzatok nem vízállóak, ezért a vízbe nem helyezhetők bele, ill. ott nem szerelhetők össze.
− Sérült vezeték, vagy ház esetén a készüléket tilos üzemeltetni.
− Ne hordozza vagy húzza a készüléket a csatlakozó vezetéknél fogva!
− A vezetéket védve helyezze el, így kizárhatóak a sérülések és senki nem bukik fel benne.
− Ne nyissa fel a készüléket, vagy az alkatrészeket, ha erre az útmutató nem szólítja fel kifejezetten.
− Kizárólag eredeti pótalkatrészeket és tartozékokat használjon a készülékhez.
− Soha ne végezzen műszaki változtatásokat a készüléken.
− Szerelést csak OASE szakszerviz végezzen.

Elhelyezés
Így állíthatja fel a készüléket:
− Távolítsa el a készülékről a védőburkolatot.
− A készüléket vízszintesen és víztől védett, száraz helyen állítsa fel, legalább 2 m távolságra a tó szélétől
− A cöveket teljes hosszában szúrja le a földbe.
− Helyezze a készüléket a cövekre (állítsa a cöveket a csatlakoztatásnak megfelelő helyzetbe).
− Ellenőrizze a stabilitást.

Elektromos bekötés
Így biztosíthatja az áramellátást:
− Az áramellátás csatlakozóperselyét tolja rá a készülék csatlakozójára.
A csatlakoztatás a készülék hátoldalán végezhető el.

Üzembe helyezés Inscenio 230
Figyelem! Veszélyes elektromos feszültség.
Lehetséges következmények: halálos vagy súlyos sérülések.
Védelmi intézkedések:
− A készüléket csak védőburkolattal üzemeltesse.
− A készüléket a víztől számított 2 m biztonsági távolságon kívül kell felállítani.

Üzembe helyezés Inscenio FM-Master/Profimaster
Tanítsa be a kézi adót
Ellenőrizze a kézi adó működését egy gomb lenyomásával. A kézi adón a LED-nek világítania kell. Maximálisan 10 adó tanítható be. Tereptől függően a hatótávolság maximálisan 80 m. Csökkenő adóteljesítmény esetén a kézi adóban ki kell cserélni az elemet.

Mielőtt a készüléket üzembe tudná helyezni, a készülék vevőegységét rá kell hangolni a kézi jeladó jelére. E célra a vevőn egy betanító gomb található.

Ezzel programozhatja be a kézi jeladót:
− A programozó stiftet tolja be a nyílásba amíg ellenállásba nem ütközik. Ekkor elérte a betanító gombot.
− A stifttel röviden nyomja meg a betanító gombot.
− A kézi adóberendezésen minimum 3 másodpercre nyomjon le egy tetszőleges gombot.
Ezzel megtörtént a kézi jeladó adóegységének betanítása.

Törölje a kézi adóról a tárolt információkat
A készülékről az alábbiak szerint törölheti a kézi adót:
− A készüléken a betanító gombot a betanító stift segítségével nyomja le legalább 5 másodpercre. Az összes tárolt kézi adó törlésre kerül.

0 kikapcsolás, 1 bekapcsolás
– + szabályozás

Csatlakoztassa a készülékeket az áramelosztóhoz.
OASE készülékeit így csatlakoztathatja az áramelosztóhoz:
− Szükség esetén távolítsa el az áramelosztóról a védőburkolatot.
− Győződjön meg róla, hogy az Ön OASE készüléke csatlakoztatható-e ehhez a konnektorhoz. Ehhez olvassa el a csatlakoztatni kívánt készülék használati útmutatóját.
− Csatlakoztassa.
− Minden esetben használja a készüléken lévő csatlakozókábel-feszítésvédőt
− Helyezze vissza a készülékre a védőburkolatot.
- Alapszabály: A trafóról üzemelő készülékeket tilos állítható feszültségű konnektorhoz csatlakoztatni!

Hibaelhárítás
A készülék vevője nem fogja a kézi adó jeleit
- Tanítsa be a kézi adót
- Zavar az adási körzetben Változtasson pozíciót, gondoskodjon a jó rálátásról.
- A készülék vevője meghibásodott.

Az elem a kézi adóban lemerült (A kézi adó LED égője nem világít)
- Cserélje ki az elemet

A készülék nem reagál a kézi adó utasításaira
- A biztosíték kiégett, mivel a szabályozható konnektorba erre nem alkalmas készülék került csatlakoztatásra (InScenio FM-Master 3/Profimaster) Cserélje ki a biztosítékot
Kizárólag erre alkalmas készüléket csatlakoztasson a szabályozható konnektorhoz

Tisztítás és karbantartás
Figyelem! Veszélyes elektromos feszültség!
Lehetséges következmények: halálos vagy súlyos sérülések.
Óvintézkedések: A készüléken végzendő munka megkezdése előtt kapcsolja le a hálózati feszültséget.

Készülék tisztítása
A készüléket száraz, puha és tiszta törlőkendővel tisztítsa. Maró hatású tisztítószerek, vagy vegyszeroldatok használata tilos, mivel ezek megtámadják a burkolatot, vagy károsan befolyásolják a működőképességet.

Biztosíték cseréje (InScenio FM-Master 3/Profimaster)
A készülék vezérlőelektronikáját egy érzékeny biztosíték védi. A biztosíték egy speciális biztosítéktartóban található. Amennyiben a cserét nem kívánja végrehajtani, kéjük forduljon szakkereskedőjéhez.
Így cserélhet biztosítékot:
− Húzza ki az összes áramelosztóhoz csatlakoztatott készülék csatlakozóján.
− Feszültségmentesítse az áramelosztót.
− Tartsa szorosan a készüléket és a biztosítéktartót egy csavarhúzóval kissé lenyomva egy negyed fordulattal forgassa balra (bajonettzár).
− Vegye a biztosítékot, biztosítéktartóval együtt.
− Cserélje ki a biztosítékot.
Használjon 5 × 20 mm, 2 A –es biztosítékot.
− Csavarja vissza a biztosítéktartót.
− Ismét hozza létre a csatlakozásokat.

Így cserélhet elemet a kézi adóban:
− A kézi adón a borítás alsó részét tolja hátra.
− Cserélje ki az elemet. Használjon V23 GA (12 V) típusú alkáli-mangán elemeket.
− Zárja vissza a borítást.
− Környezettudatosan ártalmatlanítsa az elemeket.

Megsemmisítés
Ne a háztartási hulladékkal együtt ártalmatlanítsa a készüléket! Ehhez az erre kijelölt visszavételi helyeket használja.
